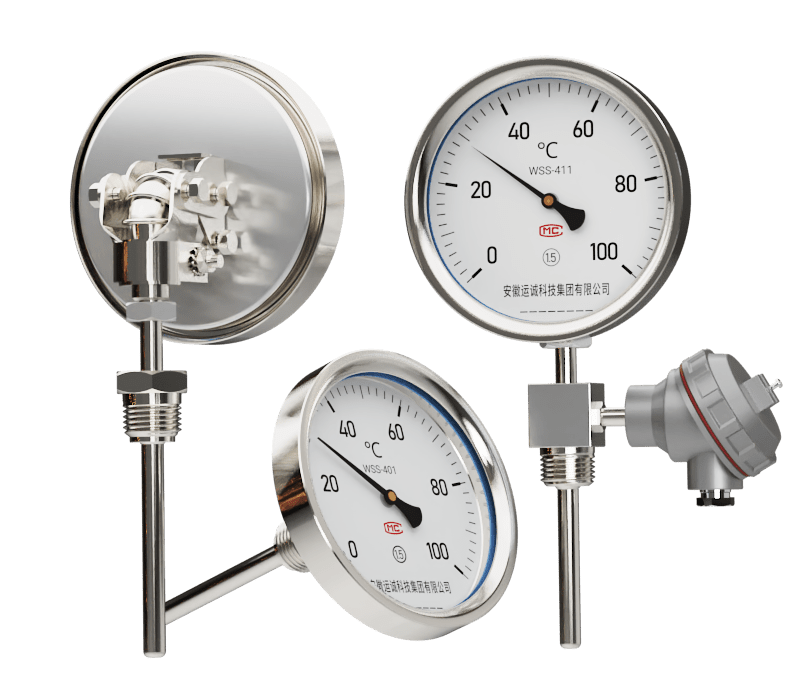

雙金屬溫度計

一、概述

雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃~+500℃范圍內液體、蒸汽和氣體介質溫度。

二、工作原理

雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

三、特點

• 現場顯示溫度，直觀方便

• 安全可靠，使用壽命長

• 多種結構形式，可滿足不同要求

四、技術參數

4.1 基本參數

1. 產品執行標準:JB/T8803-1998

2. 標度盤公稱直徑：60,100,150

3. 精度等級：（1.0）,1.5

4. 熱響應時間：≤40s

5. 防護等級：IP55

6. 角度調整誤差

7. 角度調整誤差應不超過其量程的1.0%

8. 回差:溫度計回差應不大于基本誤差限的絕對值

9. 重復性:溫度計重復性極限范圍切應不大于基本誤差限絕對值的1/2

4.2 測溫范圍

4.3 正常工作大氣條件

4.4 測量端形式

4.5 外形尺寸

4.6 安裝固定型式

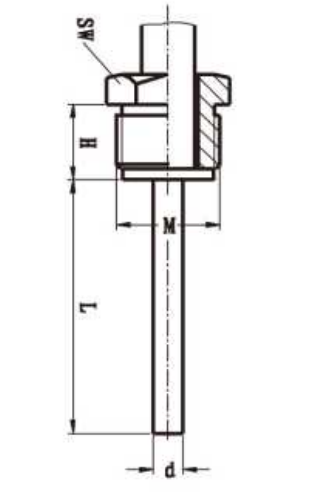

4.6.1 可動外螺紋管接頭

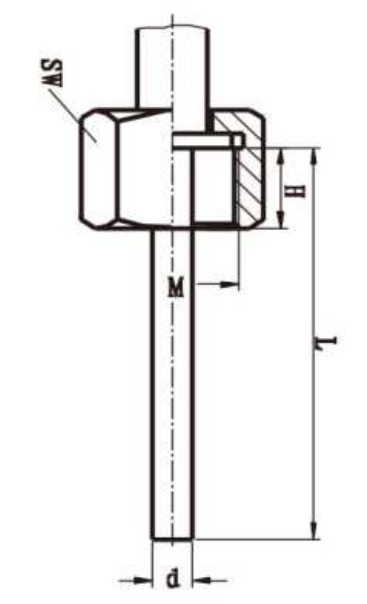

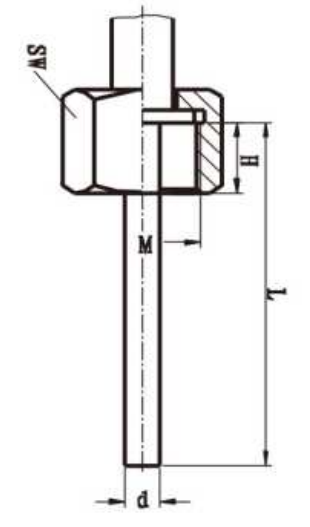

4.6.2 可動內螺紋管接頭

4.6.3 固定螺紋接頭

4.6.4 卡套螺紋接頭

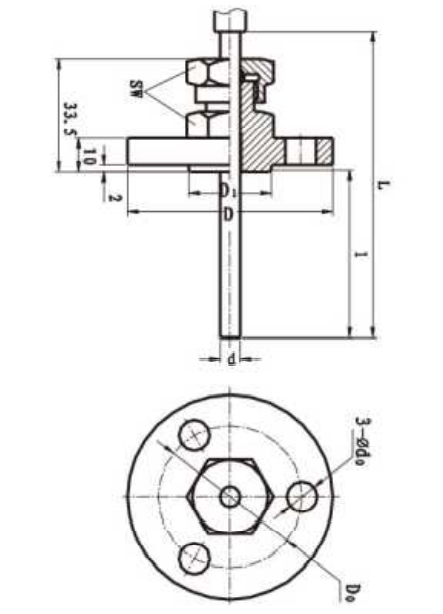

4.6.5 卡套法蘭接頭

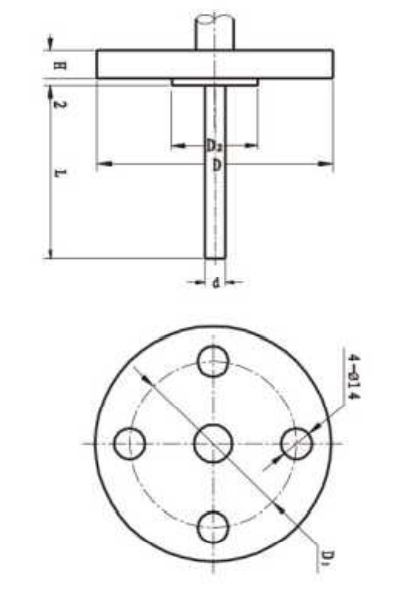

4.6.6 固定法蘭

注：可提供ANSI、JB、HG等標準法蘭

五、型號命名方式

六、型號及規格

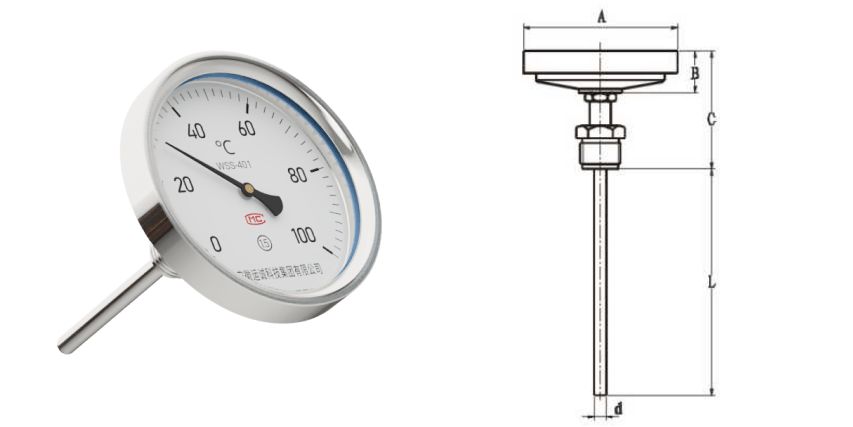

軸向型

徑向型

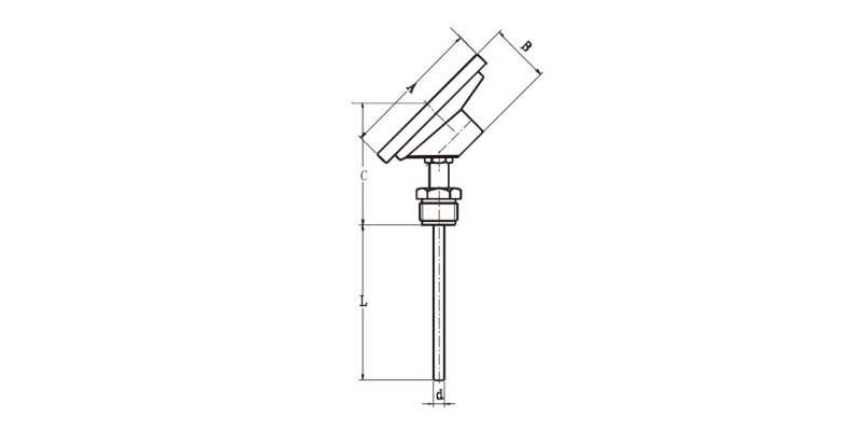

135°向型

萬向型

七、安裝型式

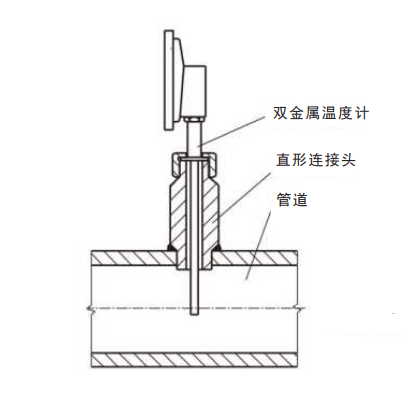

垂直管道安裝方法	垂直管道安裝方法
彎曲管道安裝方法	法蘭安裝方法

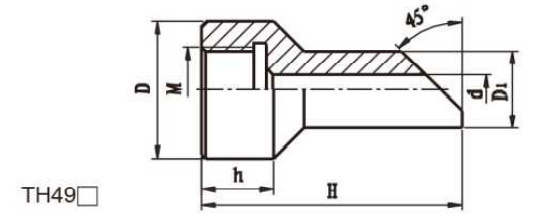

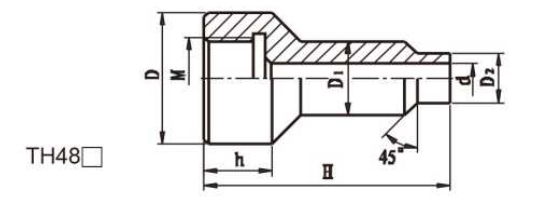

直形連接頭規格

八、選型須知

1. 型號

2. 表盤直徑

3. 精度等級

4. 安裝固定形式

5. 測溫范圍

6. 長度或插入深度

需求:萬向型,表盤直徑100,測溫范圍0~400℃,1.5級 活動外螺紋M27×2, 長度450mm

型號：WSS-481 0~400℃ L=450 M27×2

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
