確認包裝內容

概述

差壓變送器采用硅壓阻式差壓充油芯體組裝而成。外殼為全不銹鋼結構，具有很強的耐腐蝕性，兩個壓力接口為螺紋連接，可直接安裝在測量管道上或通過引壓管連接。差壓變送器有標準電壓、電流輸出等可供選擇， 可以很方便地安裝使用，廣泛應用于過程控制，航空， 航天，汽車，醫療設備，HVAC 等領域的差壓、液位、流量測控等。

主要特點

1. 316L 不銹鋼隔離膜片結構

2. 測量差壓值

3. 安裝方便

4. 產品可外部調節零點、滿程

5. 具有短路保護和反極性保護

6. 抗沖擊，抗振動，抗電磁兼容

外形尺寸及安裝

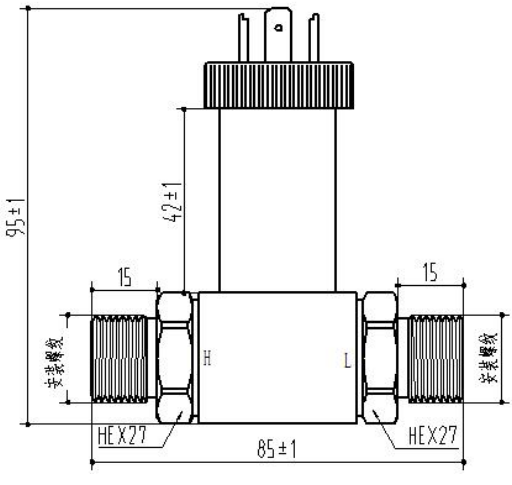

^{一體化赫斯曼差壓變送器}

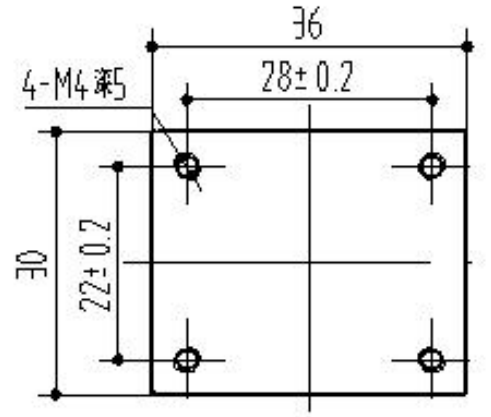

^{底面尺寸圖}

技術參數

1. 供電輸出：4~20mA（16~36V） 0~5V、1~5V（12~36V）

2. 精度：0.5 級

3. 量程范圍：0～10kPa…2.5MPa

4. 靜壓：20MPa

5. 壓力類型：差壓

6. 補償溫度：-10℃～70℃

7. 工作溫度：-10℃~70℃

8. 介質溫度：-10℃~70℃

9. 儲存溫度：-40℃~125℃

10. 零點輸出溫度漂移：±1.5%FS

11. 滿量程輸出溫度漂移：±1.5%FS

12. 過載壓力：150%FS

13. 長期穩定性：±0.2%FS/年

14. 響應時間：≤10ms（上升到 90%FS）

15. 絕緣電阻：200MΩ/250VDC

16. 防護等級：IP65

17. 負載電阻：(U-8V)/0.021A，U:供電電壓

電氣連接

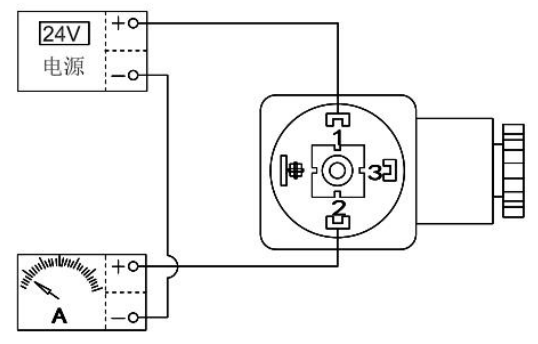

^2線電流

_{電流：
紅線：電源正
綠線：電流輸出}

使用與安裝

1. 壓力變送器應盡量安裝在溫度波動小的地方， 同時要避免震動和沖擊。

2. 壓力變送器可直接安裝在測量點上。連接螺紋：M20*1.5、M16*1.5、G1/2、G1/4、NPT1/2 和 NPT1/4。特殊螺紋請聯系業務員。

3. 信號不要與其它電源線一起通過線管或明線 槽，也不可在大功率設備附近穿過。

4. 變送器如需采用引壓管，應注意強腐蝕性的或過熱性的介質不應與變送器接觸，防止渣子在引壓管內沉淀，引壓管盡可能短。并且在測量蒸汽或其它高溫介質時，不應使變送器的工作溫度超過極限，用于蒸汽測量時，引壓管要充滿水，以防變送器與蒸汽直接接觸。

壓力變送器安全說明

注意事項

1. 該變送器使用在對硅和不銹鋼（或鋁合金）無腐蝕的介質中。

2. 所測系統瞬間可能出現最大壓力不能超過載壓力額定值。

3. 壓力變送器的背端不能接觸導電性、腐蝕性液體或氣體。

4. 不能把尖硬的東西插入壓力輸入孔，以防將芯體損壞。

5. 傳感器后端引線不能進水。

6. 使用時請嚴格按注意事項執行，否則后果自負。
