投入式液位變送器

概述

YCY30A 電纜式液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。

內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡控制儀表、智能儀表或PLC等方便相連。

產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。

適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。

特點

• 進口硅晶圓擴散硅芯體

• 電纜連接，直接投入現場，安裝簡便

• 放大電路采用美國集成芯片，寬電壓供電

• 斜面引壓孔，耐沖擊

• IP68防護，可長期浸泡水中

• 激光打標，產品可溯源

技術參數

工作原理

傳感器迎液面收到的壓力公式為：

P = ρg h + Po

公式中：

_{P：傳感器迎液面所受壓強（為方便理解，以下統稱壓力）
ρ：被測液體密度
g：重力加速度（調試時按照9.8015）
Po：液面上大氣壓
h：傳感器投入液體的深度}

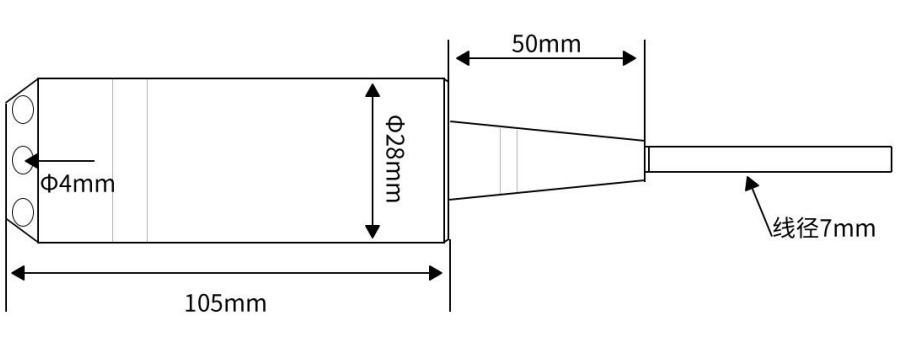

外形尺寸

安裝

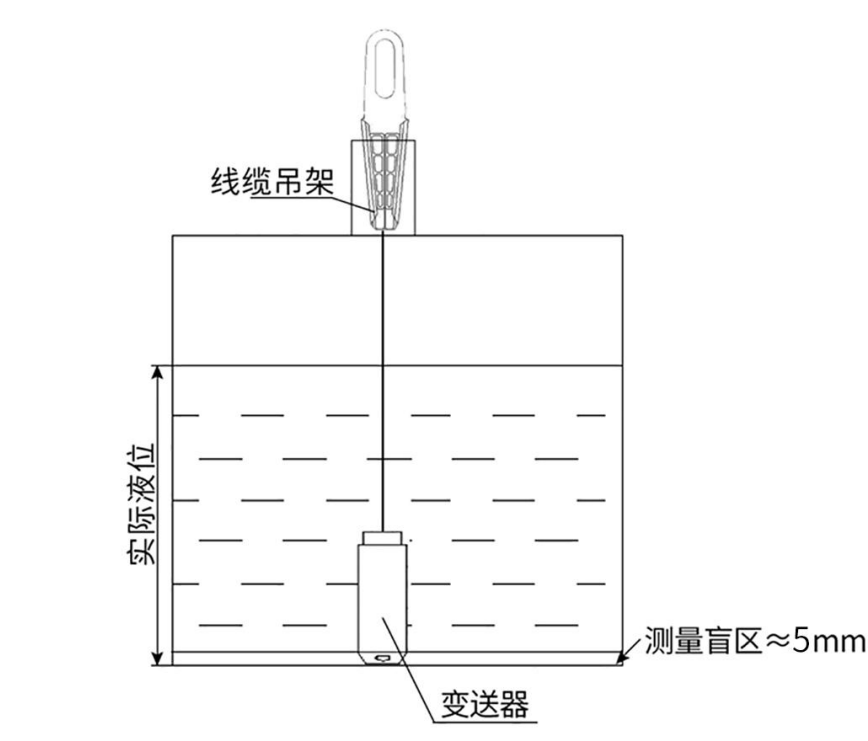

^{線纜吊架安裝示意圖}

安裝注意事項

! 警告

1. 高分子篩導氣孔，有效隔絕潮濕環境中的水分子進入導氣管形成凝露，從而流入探頭內部損壞電路.（此端不可直接浸泡水中）

2. 須在無加壓和無供電的情況下進行設備的安裝。

3. 禁止測量與變送器接觸材質不兼容的介質。

4. 當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符。

5. 不能在設備上進行任何修改或改變。

6. 要輕拿輕放不能隨意拋扔，安裝該變送器時請不要使用蠻力。

7. 如果變送器被安裝在惡劣現場會遇到雷擊或過壓等危險的損壞時，我們建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護。

8. 變送器可垂直、傾斜或水平安裝在罐體、槽內，應該確保避免泥沙等雜質埋設或堵塞變送器探頭部分。

9. 在介質波動較大時，應采取措施固定變送器探頭部分，如給變送器加配重或固定套管等。在流動的水中測量水位時，可以在水中插入或安裝一根大于探頭直徑的鋼管或PVC管，在管子位于水流方向的反向不同高度開若干個Φ5m左右的小孔，使水進入管中。如圖所示


10. 導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣補償作用，安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷。

11. 現場安裝如需加延長線時，請確保接線部分保持干燥通風，嚴禁浸泡和避免濕氣、污垢堵塞電纜中的大氣連接管，否則會造成變送器損壞或測量不準。

12. 請避免液位變送器的電纜線被刀或其他鋒利的金屬體劃傷，造成變送器進水損壞。

13. 本產品屬于弱電設備，布線時須與強電纜分開布設，應遵守國家相關布線標準（GB/T50312-2016）進行布線。

14. 確保電源供電電壓符合變送器供電要求。

15. 用戶在使用時請不要自行拆解，更不能觸碰膜片，以免造成損壞。

接線

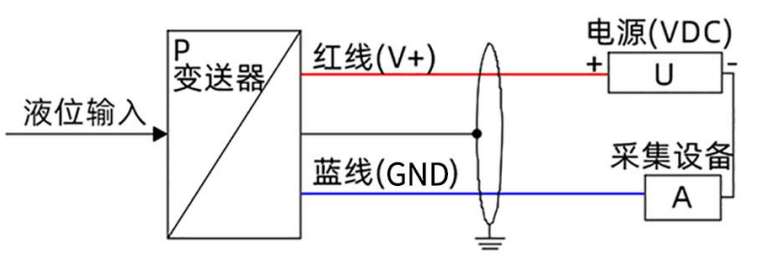

^{電流輸出接線圖（兩線制）}

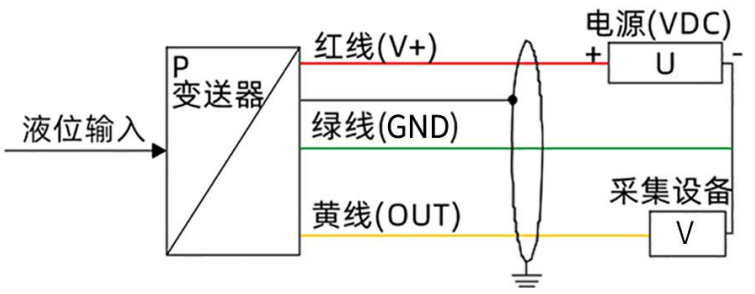

^{電壓輸出接線圖（三線制）}

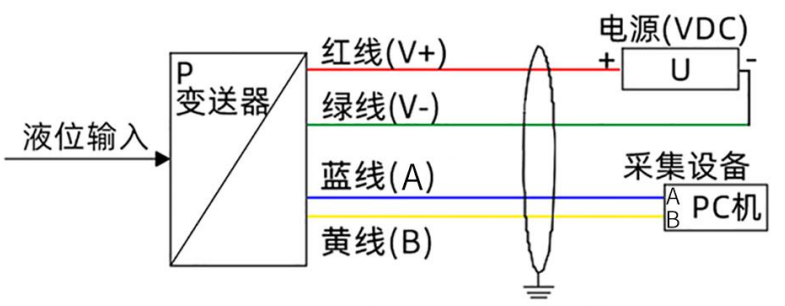

^{RS485數字信號輸出接線圖}

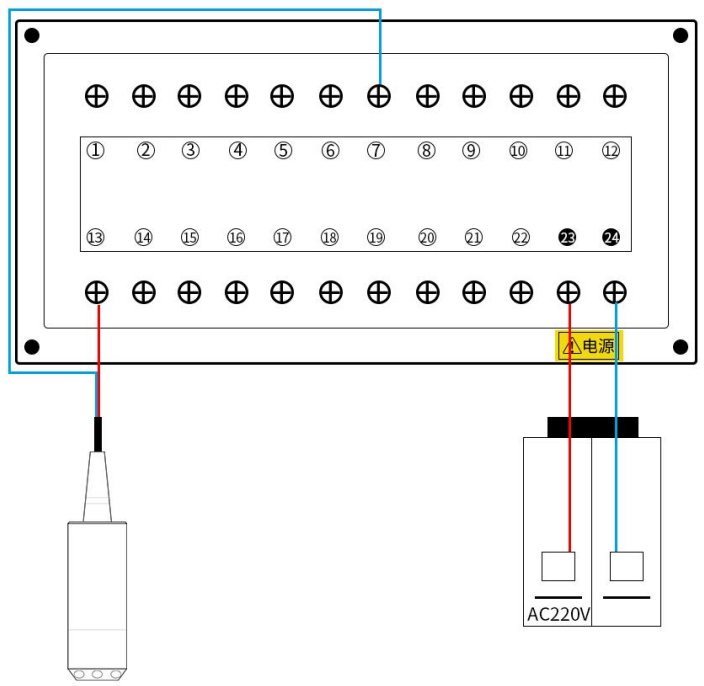

^{測控儀表4-20mA輸出接線圖}

• 如需加裝延長線時，請確保接線部分保持干燥。

• 只有電流輸出有反接保護（無損壞但不工作）、限流限壓保護。其他輸出信號反接導致變送器損壞

協議說明

變送器基本技術參數

本協議遵守Modbus：通訊協議，采用了Modbu協議中的子集中RTU方式。RS485半雙工作方式）

1. 輸出信號：RS485（距離可到1000米）

2. 標準Modbus-RTU協議（03功能讀取數據，06功能寫入設置數據）

3. 數據格式：9600,N,8,1（9600bps，無校驗，8位數據位，1位停位）

4. 測試范圍：0-X（m···）

5. 分辨率：0.05%

6. 輸出數據：0···2000（其他范圍定制）

7. 響應頻率：≤5Hz

8. 響應速度：≥10ms

Modbus-RTU讀取數據03命令說明

A.發送讀命令格式：

B.返回讀取數據格式：

通訊舉例（讀取PV值）:

   0-5m的傳感器通訊設備地址為1，即（地址范圍1-255）
此時CRC校驗=C5CB。那么發送與返回數據如下：
發送：01 03 00 04 00 01 C5 CB
返回：01 03 02 09 C4 BF 87
09C4為16進制，轉換成十進制為2500（保留一位小數）
故當前液位為250.0cm（以厘米為單位）

Modbus-RTU讀取數據06命令說明

返回讀取數據格式：

修改舉例:

   如01地址改為02地址
發送01 06 00 00 00 02 08 0B
返回01 06 00 00 00 02 08 0B
則將原地址01修改成02成功，修改地址可線下或線上修改，
完成后無需重新上電即可直接工作。

異常應答返回

使用注意事項

1. 單條RS485總線一定要采取“手牽手式”的總線結構，絕對不要用星形鏈接和分叉鏈接地址碼由近及遠設置，即管理電腦接1號控制器，2號接1號，3號接2號，依次類推····

2. 設備供電的交流電及機箱一定要真實接地，而且接地良好。有很多地方表面上有三角插座其實根本沒有接地，要小心。接地良好時，可以確保設備被雷擊浪涌沖擊靜電累積時可以配合設備的防雷設計較好地釋放能量，保護RS485總線設備和相關芯片不受傷害。接地沒接好或沒接，就不要用RS485總線了，避免設備燒毀和人員傷亡。

3. 線材一定要用線徑0.3平方毫米以上的多股屏蔽雙絞網線（多股是為了備用）單獨套用PVC管，避免和強電走在一起，以免強電對其干擾。

4. 485A和485B一定要為雙絞，雙絞是因為485通訊采用差模通訊原理，雙絞的抗干擾性最好。不采用雙絞線，是極端錯誤的，必須避免使用其他類型電纜。

5. 串聯RS485轉換器和所有門禁控制器的參考地GND（電源負），將多股雙絞網線中剩余的一根或全部用于串聯GND：參考地未接好，也影響通信時不通，主要來自分布電容和電感的高頻輻射產生工模影響。

6. 網絡通信線的屏蔽層連接起來接大地，注意必須接大地，不然總線潛在未知危險。

7. 如多臺從機或連接線過長通訊不暢時，需在485總線首段和最后一臺從機的485A和485B之間各加120歐姆匹配電阻來改善通訊質量。（必須為雙絞線）

8. 傳輸速率，負載節點數和傳輸距離的合理安排，做到遠程低速少節點，近程告訴多節點原則

9. 數據通訊必須有效驗來保護傳輸正確性，一般Modbus-RTU用crc-16校驗模式來校驗，錯誤率達到小于1/*10億。

選型

訂貨須知

! 重要

用戶在定購變送器時要注意根據介質、溫度、防護等級和環境條件選擇合適的規格。

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
