超聲波泥位計

概述

結構特征和工作原理

技術參數

儀表參數:

傳感器技術參數:

功能特性

安裝與電氣連接

儀表安裝

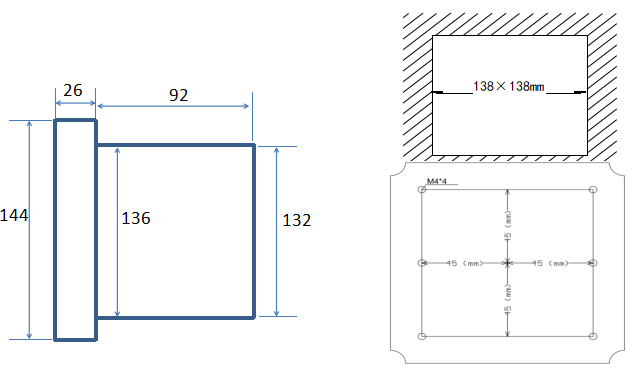

儀表可上盤嵌入安裝或壁掛式安裝，盤裝開孔見圖一，開孔尺寸為 138×138mm。將儀表嵌入方孔中，用配置的支架固定即可。壁掛式可根據配置壁掛式配件安裝或按照?qǐng)D一尺寸開孔固定。

^{圖一 儀表外形尺寸、安裝開孔尺寸、背部固定孔尺寸}

傳感器安裝注意事項：

1. 安裝地點應盡可能安裝在無振動、波動、泡沫、粉塵或強電磁干擾場合；

2. 傳感器所選擇的安裝位置應該方便施工、觀察和維護；

3. 確保傳感器垂直對準測量位置安裝；

4. 傳感器安裝必須在液面以下；

5. 在傳感器超聲波10°發射角內不應該有障礙物，避免產生錯誤回波；

6. 傳感器安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置；

7. 若池壁或罐壁不光滑，儀表安裝位置需盡量離開池壁或罐壁；

8. 電線、電纜保護管，要注意密封防止積水；

9. 信號線的屏蔽層需保證良好接地，信號線需穿套管保護

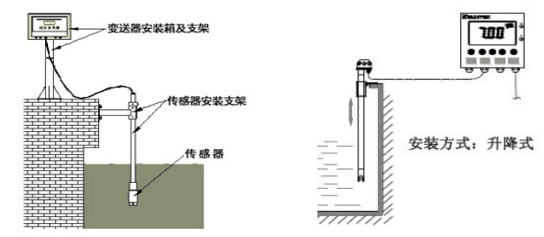

^{圖二 傳感器安裝示意圖}

儀表內接線：

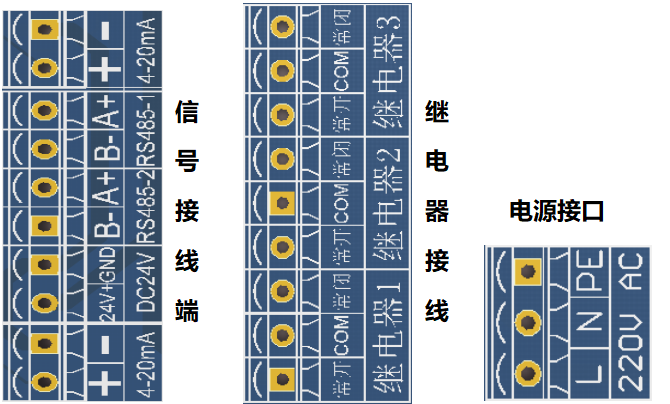

^{圖三 儀表接線圖}

接線說明

電氣連接：

儀表與傳感器的連接：供電電源、輸出信號、繼電器報警觸點及傳感器與儀表的連接均在儀表內部，按圖三接線。電極固定的電纜線引線長度常規為10米，將傳感器上相應標號或顏色的線插入儀表內部相符的接線端擰緊插入即可。

功能鍵說明

• SURE：菜單、確認按鍵；

• MOVE ：數據輸入時移動光標按鍵；

• UP ：菜單上移或數值增加按鍵；

• DOWN ：菜單下移或數值減少按鍵；

• BACK：菜單屏幕中退回上一級菜單；

詳細操作說明

開機：

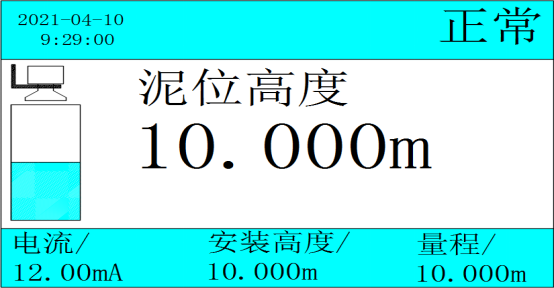

使用前應檢查所有的管路連接及電氣連接，接通電源數秒后儀表進入測量主顯示如下圖四。

^{圖四 儀表屏幕主顯示}

其中第一行左上為年月日時分秒；第一行右上角顯示當前狀態；中間顯示當前泥位高度，帶填充動畫顯示，第三行為當前泥位計的輸出電流、安裝高度、量程

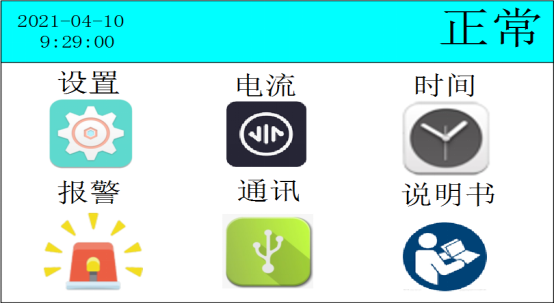

主菜單：

在主顯示狀態下按“SURE”鍵后，進入主菜單：

^{使用上、下鍵翻看主菜單}

子菜單:

在測量前應根據實際情況對主菜單參數進行設定或修改，否則按儀表中已有的設定值進行測量。按“SURE”鍵輸入密碼后（初始狀態沒有密碼“0001”），再按“SURE”進入多項子菜單。進入該菜單后，將黑色底紋指示在當前的參數項，根據所選參數上、下移動光標后，按下“SURE”鍵進入該參數項可進行設定或修改。

參數說明：

1. “參數”：用于設置測量范圍及修正參數。

2. “警報”：用于設置三組繼電器數值。

3. “電流”：用于設置輸出電流校準、電流測試。

4. “通訊”：用于設置設備地址、波特率參數。

5. “通訊設置”：設置RS485通訊項：波特率、校驗位、停止位、網絡節點。

6. “時間”：用于設置系統年、月、日、時、分、秒。

7. “說明”：用于掃描二維碼下載說明書。

“參數”菜單

“參數”菜單樹狀圖，按“SURE”鍵進入菜單，“MOVE”、“UP”、“DOWN”修改數值，“BACK”鍵返回上機菜單

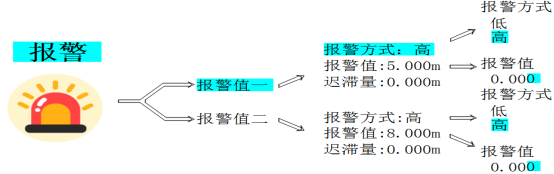

“報警”菜單：

“報警”菜單樹狀圖，按“SURE”鍵進入菜單，“MOVE”、“UP”、“DOWN”修改數值，“BACK”鍵返回上機菜單

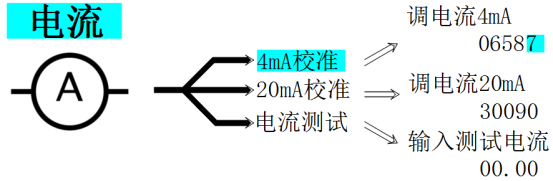

“電流”菜單：

“電流”菜單樹狀圖，按“SURE”鍵進入菜單，“MOVE”、“UP”、“DOWN”修改數值，“BACK”鍵返回上機菜單

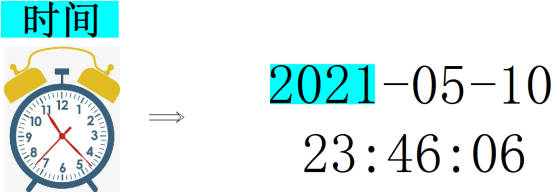

“時間”菜單：

“時間”菜單樹狀圖，按“SURE”鍵進入菜單，“MOVE”、“UP”、“DOWN”修改數值，“BACK”鍵返回上機菜單

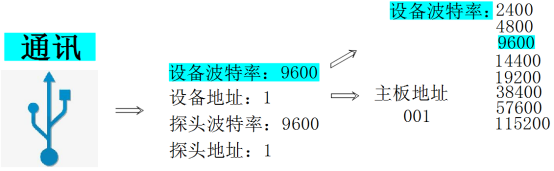

“通訊”菜單：

“通訊”菜單樹狀圖，按“SURE”鍵進入菜單，“MOVE”、“UP”、“DOWN”修改數值，“BACK”鍵返回上機菜單

日常維護

變送器根據使用的要求，安裝位置和工作情況比較復雜，為了使變送器正常工作，維護人員需要對變送器進行定期維護，維護時請注意如下事項：

1. 安裝在室外請檢查變送器安裝箱體是否有漏水等現象；

2. 檢查變送器的工作環境，如果溫度超出變送器的工作額定范圍，請采取相應 措施，否則變送器可能損壞或降低使用壽命；

3. 清潔變送器的塑料外殼時，請使用軟布和柔和的清潔劑清潔外殼，注意不要 讓濕氣進入變送器內部；

4. 檢查變送器顯示數據是否正常；

5. 檢查變送器接線端子上的接線是否牢固，注意在拆卸接線蓋前應先將交流電 源斷開。

污泥界面儀MODBUS_RTU通訊協議

本界面儀采用標準MODBUS_RTU通訊協議，從站號和波特率通過菜單設置，默認設置9600，最大波特率支持115200，建議不要設置太高，通訊參數如下：

一、采集器或上位計算機的數據串口特性

RS485，波特率9600（默認設置），數據位：8位，1個停止位，無奇偶位。

二、流量計的指令格式

采集器或上位計算機通過RS485口向流量計發送編碼指令信息，格式如下：

• 站號：從站地址

• 功能碼：03

• 寄存器地址：讀保持寄存器地址

• 數據數量：讀取寄存器個數

• CRC：CRC校驗和，低字節在前

三、寄存器地址及屬性

四、讀寄存器指

備注：xx xx xx xx表示返回?cái)?shù)據

常見問題

成套性

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
